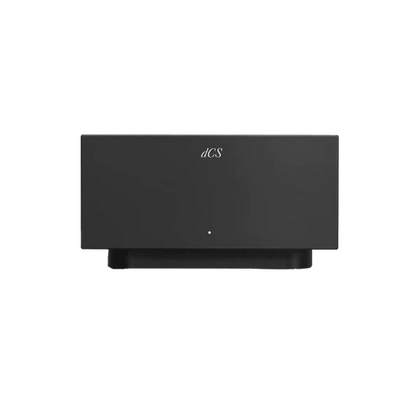

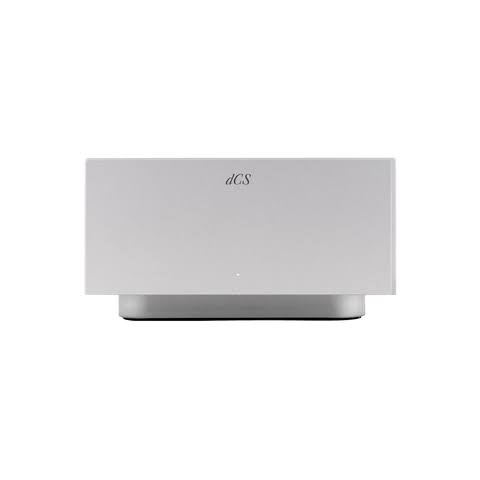

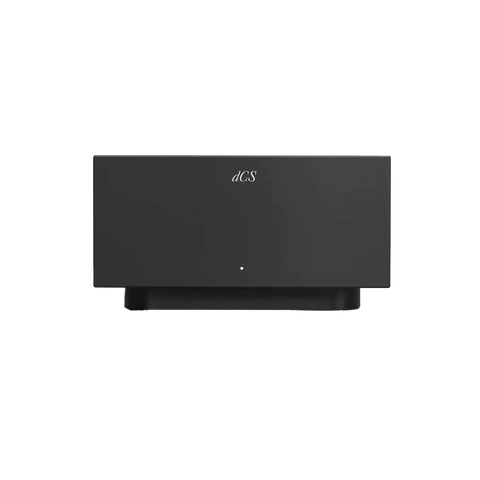

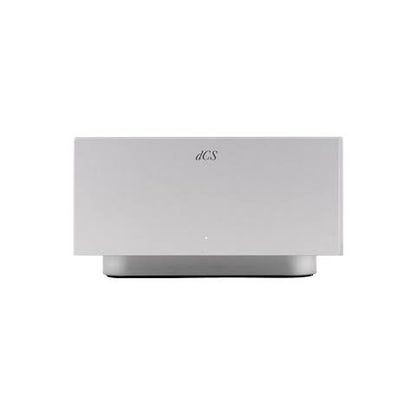

dCS Lina Master Clock

El dCS Lina Master Clock es un reloj maestro digital de referencia diseñado para proporcionar una señal de sincronización extremadamente precisa y estable a los componentes digitales compatibles de dCS. Aunque puede funcionar como un elemento independiente, está concebido especialmente para trabajar junto al Lina DAC, Lina DAC X y Bartók APEX, permitiendo que el convertidor se bloquee a una referencia de reloj externa de mayor precisión.

La función del Lina Master Clock es proporcionar una referencia temporal extremadamente estable para el sistema digital. Una sincronización precisa resulta especialmente importante en la conversión D/A, ya que las pequeñas irregularidades temporales de la señal de reloj pueden generar jitter y afectar a la precisión con la que se reconstruye la señal musical.

dCS utiliza una arquitectura basada en dos osciladores de cristal, uno destinado a la familia de frecuencias basada en 44,1 kHz y otro para la basada en 48 kHz. De esta forma, el reloj puede proporcionar una referencia adecuada para las diferentes frecuencias de muestreo utilizadas en audio digital.

Los osciladores están sometidos a un cuidadoso control de temperatura para mantener su estabilidad incluso cuando cambian las condiciones ambientales. La precisión especificada por dCS es mejor de ±1 ppm dentro de un rango de temperatura ambiente de +5 °C a +45 °C. El tiempo habitual necesario para alcanzar la precisión nominal es de aproximadamente 10 minutos desde el encendido.

El diseño del Lina Master Clock utiliza un chasis y una electrónica completamente independientes, evitando que los circuitos sensibles del reloj compartan espacio con los circuitos digitales del DAC. Esta separación ayuda a reducir posibles interferencias eléctricas, diafonía y perturbaciones procedentes de la alimentación. dCS también utiliza su experiencia en tecnología PLL para que el DAC pueda bloquearse a la referencia externa con una elevada precisión.

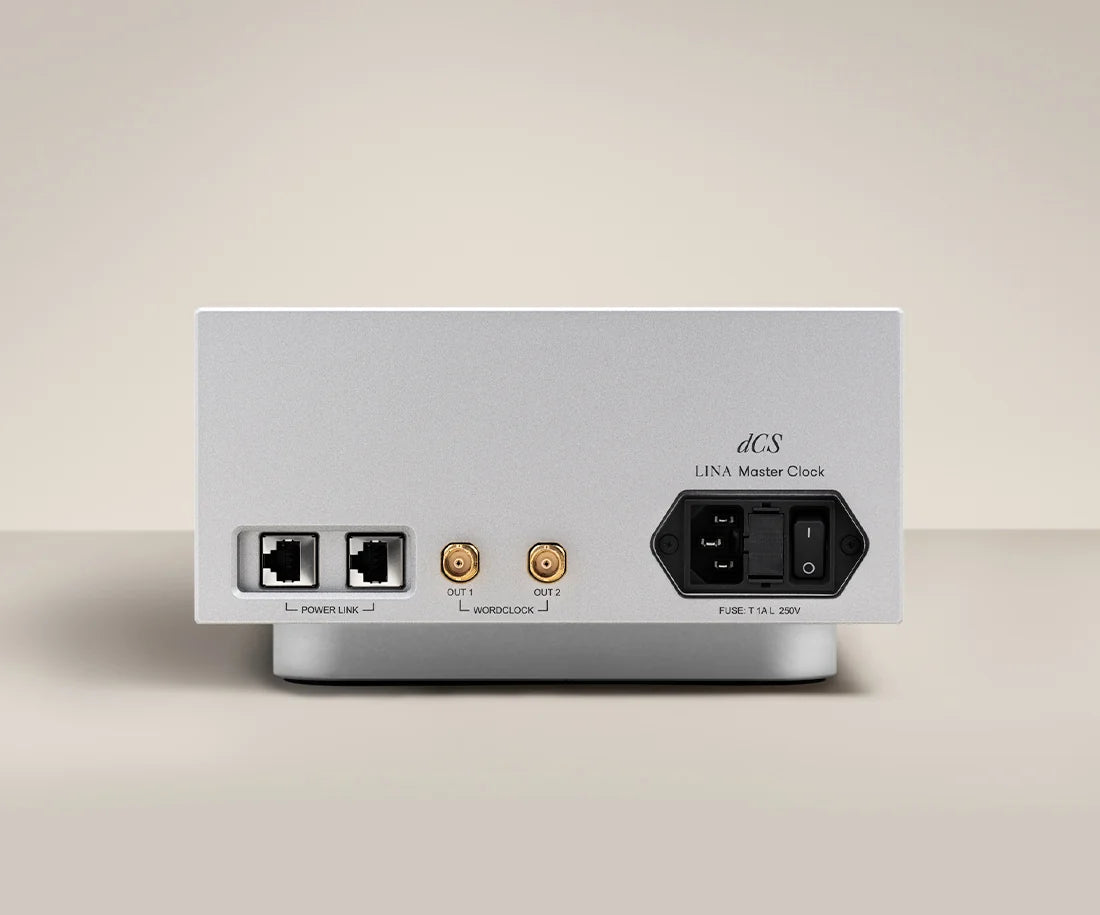

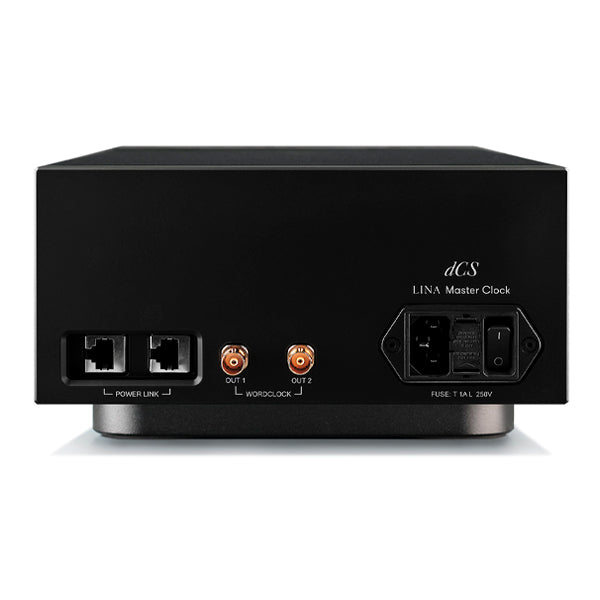

El panel posterior incorpora dos salidas Word Clock independientes y tamponadas, implementadas mediante conectores BNC de 75 Ω. La primera proporciona una señal fija de 44,1 kHz, mientras que la segunda proporciona una señal fija de 48 kHz. Esta configuración permite cubrir las dos familias principales de frecuencias de muestreo utilizadas en audio digital.

Además de las salidas de reloj, incorpora dos conexiones RJ45 Power Link, cuya función es sincronizar el encendido y apagado del Lina Master Clock con otros componentes compatibles del sistema Lina.

Su construcción sigue la filosofía de dCS, con un chasis de aluminio y una electrónica dedicada. El equipo está disponible en acabado negro o plata y se ensambla a mano en Cambridgeshire, Inglaterra, donde cada unidad es sometida a pruebas de funcionamiento e inspecciones antes de salir de fábrica.

El Lina Master Clock no es imprescindible para utilizar el Lina DAC o el Lina DAC X, que pueden funcionar de manera independiente. Su función es proporcionar una referencia de sincronización externa de mayor precisión para optimizar el rendimiento del sistema, especialmente con reproducción desde streaming y USB.

Características Técnicas

• Reloj maestro digital de referencia Grade 1.
• Diseñado para trabajar con dCS Lina DAC, Lina DAC X y Bartók APEX.
• Arquitectura basada en dos osciladores de cristal.
• Un oscilador dedicado a la familia de frecuencias de 44,1 kHz.
• Un oscilador dedicado a la familia de frecuencias de 48 kHz.
• Osciladores con control de temperatura para mantener una elevada estabilidad.
• Tecnología de sincronización desarrollada por dCS durante décadas.
• Sistema PLL (Phase-Locked Loop) para sincronizar el reloj interno del DAC con la referencia externa.
• Diseñado para minimizar el jitter y las irregularidades temporales de la señal digital.
• Precisión del reloj: mejor de ±1 ppm entre +5 °C y +45 °C.
• Tiempo de puesta en marcha hasta alcanzar la precisión nominal: aproximadamente 10 minutos.
• 2 salidas Word Clock independientes y tamponadas.
• Salidas Word Clock mediante conectores BNC de 75 Ω.
• Salida 1: 44,1 kHz.
• Salida 2: 48 kHz.
• 2 conexiones RJ45 Power Link para sincronización del encendido y apagado con otros componentes compatibles.
• Chasis y electrónica dedicados para minimizar interferencias de alimentación, diafonía y ruido.
• Construcción en aluminio.
• Alimentación: 90–120 V / 220–240 V, 50/60 Hz.
• Consumo: 10 W.
• Dimensiones: 220 x 121,5 x 339 mm (An x Al x P).
• Peso: 7 kg.
• Acabados: negro o plata.
• Incluye cable de alimentación de 2 m.
• Incluye cable Power Link de 0,5 m.
• Incluye 2 cables BNC de 0,5 m.
• Ensamblado a mano en Cambridgeshire, Inglaterra.
